Name: R35-nupuga ristpeaga puur ja ühendusmuhv puurimiseks
Brand: beentools

Kirjeldus

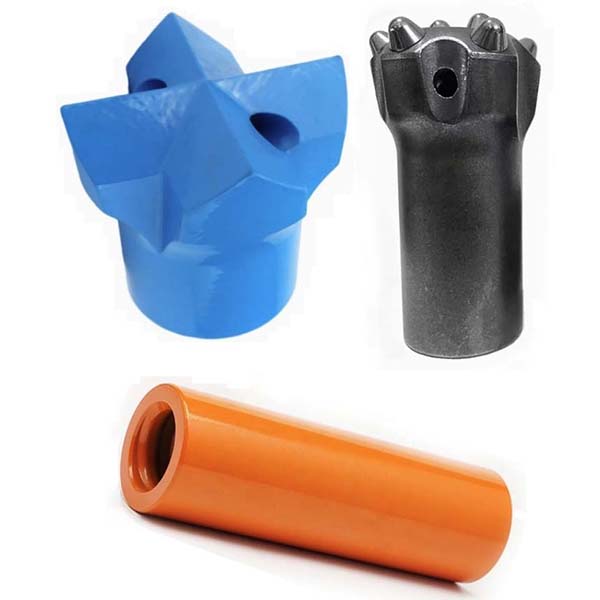

Ülevaade R35 keermestatud nuppotsikust, R35 keermestatud ristotsikust ja ühendusmuhvist

Käesoleval lehel tutvustatakse peamiselt R35 keermestatud nupukruvi, R35 keermestatud ristkruvi ja ühendusmuhvi, mida kasutatakse laialdaselt tunnelipuurimisseadmete puurimistööriistades.

R35 keermestatud nupukruvi tehniline teave

Ühenduskeermestus: R35
Peamaterjal: volframkarbiid
Puuriterade korpuse materjal: kõrge tugevusega legeerteras
Räbuavad: jaotatud puuri piki laastude eemaldamiseks ja jahutamiseks
Pea kujundus: sfäärilised nupud
Läbimõõt: 48 mm, 51 mm, 54 mm jne
Nupu nurk: 30 kraadi ja 35 kraadi
Mõõtenupud: 5×11 mm, 5×12 mm, 6×10 mm jne
Kesknupud: 2×9 mm, 2×10 mm, 3×9 mm jne
Kaal: 0,8 kg kuni 1,2 kg
Peade tootmisprotsess: kuumsulatus-sissepaigaldustehnoloogia
Muud tootmisprotsessid: täielik karbureerimise kuumtöötlus, kõrgsageduslik töötlus ja fosfateerimisprotsess

R35 keermestatud ristpuuriterade tehniline teave

Ühenduskeerm: R35
Peamaterjal: sissevalatud volframkarbiidist nupud
Puurkeha materjal: kõrge tugevusega legeerteras
Räbuavad: jaotatud puuri piki jäätmete ja jahutusvedeliku väljutamiseks
Pea kuju: rist
Kõrgus x sügavus: 12 x 8 mm
Läbimõõt: 48 mm
Kaal: 1,0 kg

R38 ühendusmuhvi tehniline teave

Spetsifikatsioon: Keskmine piiraja
Keermestatud ühenduse tüüp: T38 ja T38
Pikkus: 190 mm
Läbimõõt: 55 mm
Materjal: sepistatud kõrge tugevusega legeerteras
Valmistamisprotsess: täielik karbureerimise kuumtöötlus
Kaal: 2,0 kg

Nupukujuline ots

R35 keermestatud nuppotsik
Keermestatud otsik, nupp	D (mm)	D (toll)	Nuppude vahekaugus	Nuppude keskpunkt	Nupu nurk	Keermestus	Tellimisnumber	Kaal (kg)
Nupp	48	1 7/8	5 x 11 mm	2 x 9 mm	35 kraadi	R35	B173-4807-5505	0,8
Nupp	51	2	5 x 12 mm	2 x 10 mm	35 kraadi	R35	B173-5107-5505	1,0
Nupp	48	1 7/8	5 x 11 mm	2 x 9 mm	35 kraadi	R35	B173-4807-5565	0,8
Nupp	51	2	5 x 12 mm	2 x 10 mm	35 kraadi	R35	B173-5107-5565	1,0
Nupp	48	1 7/8	6 x 10 mm	3 x 9 mm	30 kraadi	R35	B173-4809-5503	0,8
	51	2	6 x 10 mm	3 x 9 mm	35 kraadi	R35	B173-5109-5505	1,0
	54	2 1/5	6 x 11 mm	3 x 9 mm	30 kraadi	R35	B173-5409-5503	1,2
	48	1 7/8	6 x 10 mm	3 x 9 mm	30 kraadi	R35	B173-4809-5563	0,9
	51	2	6 x 10 mm	3 x 9 mm	35 kraadi	R35	B173-5109-5565	1,0
	48	1 7/8	6 x 10 mm	3 x 9 mm	30 kraadi	R35	B173-4809-5543	0,9
