Name: R32-keermega tagasitõmbe-nupuga puuriterad laua-puurimisseadmetele
Brand: beentools

Kirjeldus

Puuritööriistade ülevaade

Pärast kuumtöötlust on meie puurimistööriistad piisavalt tugevad, et vastata avakaevandamises kivi puurimise nõuetele, ning puurimisprotsessi käigus on energiakadu minimaalne.

Toote tutvustus

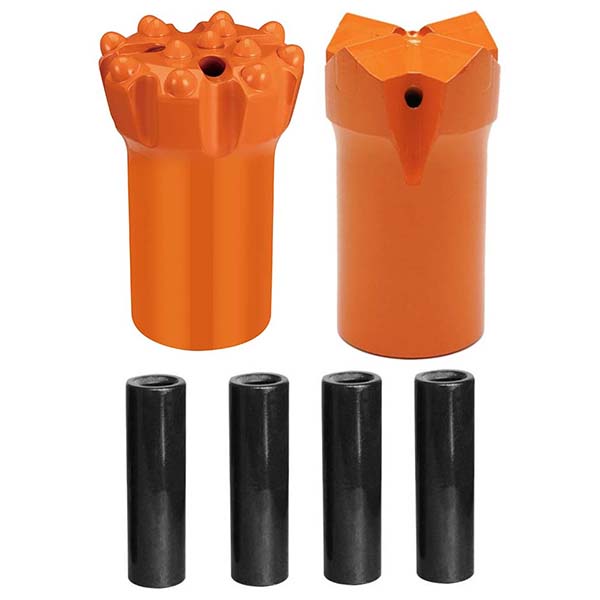

Käesoleval veebilehel tutvustatakse peamiselt R32 keermestatud nupupuurit, R32 keermestatud tagasitõmbe nupupuurit, R32 keermestatud ristpuurit ja ühendusmuhvi.

R32 keermestatud nupp-puuri tehnilised andmed

Ühenduskeermestus: R32
Peamaterjal: volframkarbiid
Puurkeha materjal: kõrge tugevusega legeerteras
Loputussoonikud: jaotatud üle tera laastude eemaldamiseks ja jahutamiseks
Pea kuju: sfääriline nupukujuline
Läbimõõt: 51 mm, 57 mm, 64 mm, 76 mm jne
Mõõtenurk: 30 kraadi ja 35 kraadi
Nupud: 6×10 mm, 6×11 mm, 8×11 mm jne
Kesknupud: 3×9 mm, 3×10 mm, 4×10 mm jne.
Kaal: 1,1 kg kuni 2,5 kg
Peade tootmisprotsess: kuumsulatus-sissepaigaldustehnoloogia
Muud tootmisprotsessid: täielik karbureerimise kuumtöötlus, kõrgsageduslik töötlus ja fosfateerimine

R32 keermestatud tagasitõmbe nupu otsiku tehnilised andmed

Ühenduskeerm: R32
Peamaterjal: volframkarbiid
Puurkeha materjal: kõrge tugevusega legeerteras
Loputussooned: jaotatud üle tera laiusesse laastude eemaldamiseks ja jahutamiseks
Pea kuju: sfääriline nupukujuline
Läbimõõt: 51 mm ja 64 mm
Mõõtenurk: 30 kraadi
Mõõtnupud: 6×11 mm, 8×12 mm jne
Kesknupud: 3×10 mm, 4×11 mm jne
Kaal: 1,3 kg ja 2,5 kg
Peade tootmisprotsess: kuumsulatus-sissepaigutustehnoloogia
Muud tootmisprotsessid: täielik karbureerimise kuumtöötlus, kõrgsageduslik töötlus ja fosfateerimine

R32 keermestatud ristpuuriterade tehnilised andmed

Ühenduskeermestus: R32
Peamaterjal: sissevalatud volframkarbiidist hambad
Puurkeha materjal: kõrge tugevusega legeerteras
Loputussoonikud: jaotatud puuri piki jäätmete eemaldamiseks ja jahutusvedeliku jaoks
Pea kuju: rist
Kõrgus x sügavus: 16 x 10 mm
Läbimõõt: 50 mm, 55 mm, 65 mm
Kaal: 1,1 kg kuni 1,6 kg

Ühendusmuhvi tehnilised andmed

Tüüp: Keskmine piiraja ja reduktor
Keermestuse tüüp: R32 ja T38
Pikkus: 160 mm, 170 mm, 190 mm
Läbimõõt: 45 mm, 55 mm
Materjal: sepistatud kõrge tugevusega legeerteras
Valmistamisprotsess: täielik karbureerimise kuumtöötlus
Kaal: 1,1 kg kuni 2,0 kg

Nupukujuline ots

R32-keermega tagasitõmbe-otsik laua-puurimisseadmetele
Keermestatud otsik, nupp	D (mm)	D (toll)	Nupud Mõõtur	Nupud Keskpunkt	Nupu nurk	Keermestus	Tellimisnumber	Kaal (kg)
Nupp	51	2	6 x 10 mm	3 x 10 mm	35 kraadi	R32	B173-5109-5405	1,1
	57	2 1/4	6 x 11 mm	3 x 10 mm	35 kraadi	R32	B173-5709-5405	1,2
	51	2	6 x 10 mm	3 x 9 mm	35 kraadi	R32	B173-5109-5445	1,1
Nupp	64	2 1/2	8 x 11 mm	4 x 10 mm	30 kraadi	R32	B173-6412-5403	1,5
	76	3	8 x 11 mm	4 x 11 mm	35 kraadi	R32	B173-7612-5405	2,4
	64	2 1/2	8 x 11 mm	4 x 10 mm	35 kraadi	R32	B173-6412-5445	1,5
	76	3	8 x 11 mm	4 x 11 mm	35 kraadi	R32	B173-7612-5445	2,4
Nupp	76	3	8 x 11 mm	5 x 10 mm	35 kraadi	R32	B173-7613-5405	2,4
Nupp	76	3	8 x 11 mm	6 x 10 mm	35 kraadi	R32	B173-7614-5445	2,4
Nupp, lame, tagasitõmbe	51	2	6 x 11 mm	3 x 10 mm	30 kraadi	R32	B174-5109-5405	1,3
	64	2 1/2	8 x 12 mm	4 x 11 mm	30 kraadi	R32	B174-6412-5403	2,5
	51	2	6 x 11 mm	3 x 10 mm	30 kraadi	R32	B174-5109-5443	1,3

Ristbit

Keermestatud ristpuur
Keermestatud puur, vahetusotsik	D (mm)	D (toll)	Vahetusosa H x T	Keermestus	Tellimisnumber	Kaal (kg)
Rist	50	2	16 x 10 mm	R32	B158-5016-5410	1,1
	55	2 1/4	16 x 10 mm	R32	B158-5516-5410	1,2
	65	2 1/2	16 x 10 mm	R32	B158-6516-5410	1,6

Ühendusmuhv

Keermestatud ühendusmuhv
Ühendusmuhv	L (mm)	L (toll)	D (mm)	D (toll)	Keermestus	Tellimisnumber	Kaal (kg)
Keskmine piiraja	160	6 1/4	45	1 47/64	R32, R32	B302-4516-5454	1.1
Vähendus	170	6 3/4	55	2 5/32	R32, R38	B303-5517-5456	1,7
Vähendus	190	7 1/2	55	2 5/32	R32, T38	B303-5519-5476	2,0
