Name: R32-tüüpi ristpuur ja ühendusmuhv tunnelite puurimiseks
Brand: beentools

Kirjeldus

Tooteülevaade

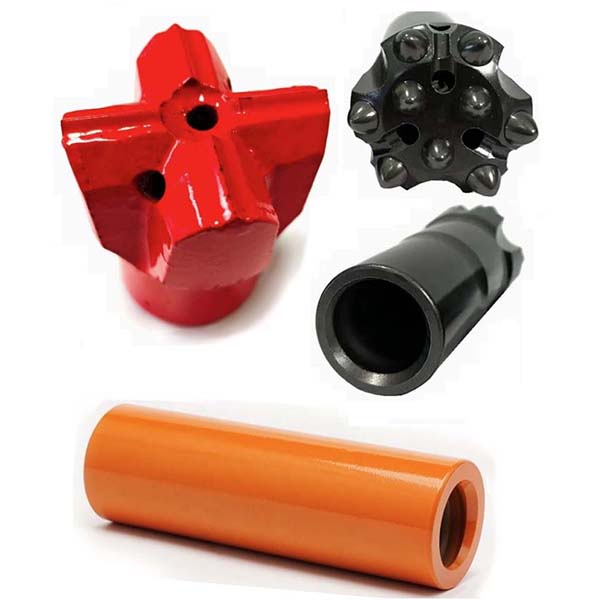

Käesoleval lehel tutvustatakse peamiselt R32-keermega nuppotsikut, R32-keermega ristotsikut ja ühendusmuhvi, mida kasutatakse laialdaselt tunnelipuurimise jumbo-puuritööriistades.

R32 keermestatud nupp-puuri tehnilised andmed

Ühenduskeermestus:R32
Peamaterjal:Volframkarbiid
Puurkeha materjal:Kõrgtugevusega legeerteras
Loputussoonikud:Jaotatud tera pikkuses, et eemaldada puurimisjääke ja jahutada
Pea konstruktsioon:Keraamilised nupud
Läbimõõt:43 mm, 45 mm, 51 mm jne
Nupu kaldenurk:30 kraadi ja 35 kraadi
Nupud:5 x 10 mm, 6 x 10 mm jne
Kesknupud:2 x 9 mm, 2 x 10 mm jne
Kaal:0,6 kg kuni 1,0 kg
Peade valmistamisprotsess:kuumkinnitustehnika
Muud tootmisprotsessid:Täielik karbureerimise kuumtöötlus, kõrgsageduslik töötlus ja fosfateerimine

R32 keermestatud ristpuuriteri tehnilised andmed

Ühenduskeermestus:R32
Peamaterjal:Sisseehitatud volframkarbiidist nupud
Puurkeha materjal:Kõrgtugevusega legeerteras
Loputussoonikud:Jaotatud üle tera, et eemaldada lõikepuru ja vedelikud, jahutusaine
Pea kuju:Risttüüpi
Kõrgus x sügavus:12 x 8 mm, 16 x 10 mm
Läbimõõt:43 mm, 51 mm jne.
Kaal:0,8 kg kuni 1,1 kg

Ühendusmuhvi tehnilised andmed

Tüüp:Keskmine piiraja
Keermestus:T38 ja R38
Pikkus:170 mm ja 190 mm
Läbimõõt:55 mm
Materjal:Sepistatud kõrgtugevusega legeerteras
Valmistamisprotsess:Täielik karbureerimise kuumtöötlus
Kaal:1,8 kg ja 2,0 kg

Nupukujuline ots

R32 keermestatud nuppotsik
Keermestatud otsik, nupp	D (mm)	D (toll)	Nupud Mõõt	Nuppude keskpunkt	Nupu nurk	Keermestus	Tellimisnumber	Kaal (kg)
Nupp	43	1 11/16	5 x 10 mm	2 x 9 mm	30 kraadi	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 kraadi	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 kraadi	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 kraadi	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 kraadi	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 kraadi	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 kraadi	R32	B173-5107-5465	1,2
Nupp	45	1 3/4	6 x 10 mm	2 x 9 mm	35 kraadi	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 kraadi	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 kraadi	R32	B173-5108-5404	1,2
Nupp	43	1 11/16	6 x 10 mm	3 x 8 mm	30 kraadi	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 kraadi	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 kraadi	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 kraadi	R32	B173-5109-5405	1,0
Nupp	48	1 7/8	6 x 10 mm	3 x 9 mm	30 kraadi	R32	B173-4809-5463	0,8
Nupp	51	2	6 x 10 mm	3 x 9 mm	35 kraadi	R32	B173-5109-5465	1,0
