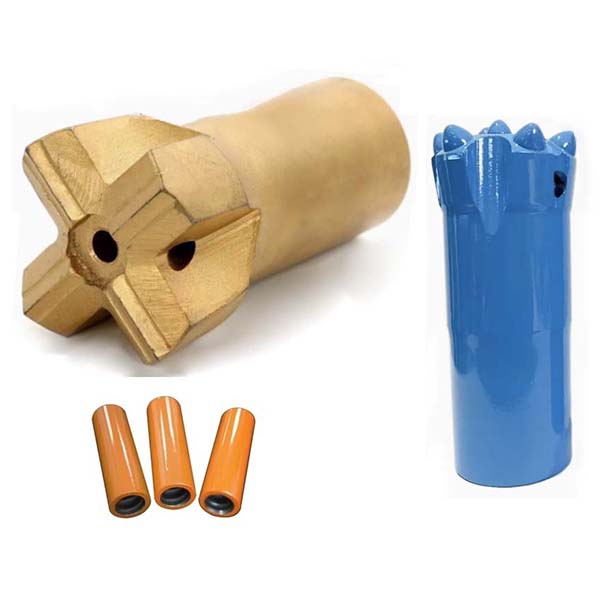

Name: R28 rist- ja nupp-puuriotsikud puurimistöödeks ja tunnelite rajamiseks
Brand: beentools

Kirjeldus

R28 keermestatud nupp- ja ristotsikute ülevaade

See R28 keermestatud nupp- ja ristotsikute seeria on spetsiaalselt kavandatud suurte maa-aluste metallikaevanduste puurkaevanduste lõhkamis- ja ankuriaukude puurimiseks.

Keermestatud ühendusmuhv on valmistatud CNC-töötlemise teel.

R28 keermestatud nupp- ja ristotsikute tehniline teave

Keermestatud ühendus:R28
Peamaterjal:Volframkarbiid
Puurkeha materjal:Kõrgtugevusega legeerteras
Loputussoonikud:Jaotatud tera pikkuses laastude eemaldamiseks ja jahutamiseks
Pea kuju:Nupukujuline
Läbimõõt:38 mm, 41 mm ja 43 mm
Nurgad:30 kraadi ja 35 kraadi
Mõõturi nupud:5×9 mm ja 5×10 mm
Kesknupud:2×7 mm ja 2×8 mm
Kaal:0,6 kg ja 0,7 kg
Peade tootmisprotsess:Kuum-inlay tehnoloogia
Muud tootmisprotsessid:Täielik karbureerimise kuumtöötlus, kõrgsageduslik töötlus ja fosfateerimine

R28 keermestatud ristpuuriteri tehnilised parameetrid

Keermestatud ühendus:R28
Peamaterjal:Sissepaigutatud volframkarbiidist hambad
Puurkeha materjal:Kõrgtugevusega legeerteras
Loputussoonikud:Jaotatud üle tera, et eemaldada jääke ja jahutusvedelikku
Pea kuju:Ristkujuline
Kõrgus x sügavus:12×8 mm
Läbimõõt:38 mm ja 42 mm
Kaal:0,5 kg ja 0,6 kg

Keermestatud ühendusmuhvi tehnilised andmed

Tüüp:Keskmine piiraja
Keermestatud ühendus:R32 ja R38
Pikkus:160 mm ja 170 mm
Läbimõõt:45 mm ja 55 mm
Materjal:Sepistatud kõrge tugevusega legeerteras
Valmistamisprotsess:Täielik karbureerimise kuumtöötlus
Kaal:1,0 kg ja 1,7 kg

Nupukujuline ots

R28 keermestatud nuppotsik
Keermestatud otsik, nupp	D (mm)	D (toll)	Nuppude mõõt (nr x suurus, mm)	Nuppude keskpunkt (nr x suurus, mm)	Nupude vahekaugus	Keermestus	Tellimisnumber	Kaal (kg)
Nupp	38	1 1/2	5 x 9 mm	2 x 7 mm	30 kraadi	R28	B173-3807-5363	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	30 kraadi	R28	B173-4107-5365	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	30 kraadi	R28	B173-4307-5365	0,7
	38	1 1/2	5 x 9 mm	2 x 8 mm	35 kraadi	R28	B173-3807-5345	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	35 kraadi	R28	B173-4107-5345	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	35 kraadi	R28	B173-4307-5345	0,7

Ristbit

R28 keermestatud ristpuur
Keermestatud puur, vahetusotsik	D (mm)	D (toll)	Vahetatava tera H x T	Keermestus	Tellimisnumber	Kaal (kg)
Rist	38	1 1/2	12 x 8 mm	R28	B158-3812-5310	0,5
Rist	42	1 5/8	12 x 8 mm	R28	B158-4212-5310	0,6

Ühendusmuhv

Keermestatud ühendusmuhv
Ühendusmuhv	L (mm)	L (toll)	D (mm)	D (toll)	Keermestus	Tellimisnumber	Kaal (kg)
Keskmine pidur	160	6 5/16	45	1 3/4	R32	B302-4516-5454	1,0
Keskmine pidur	170	6 3/4	55	2 5/32	R38	B302-5517-5656	1,7
