TB-tüüpi skelett-pöörlev õlitihend raudkestaga kiiruse vähendajale

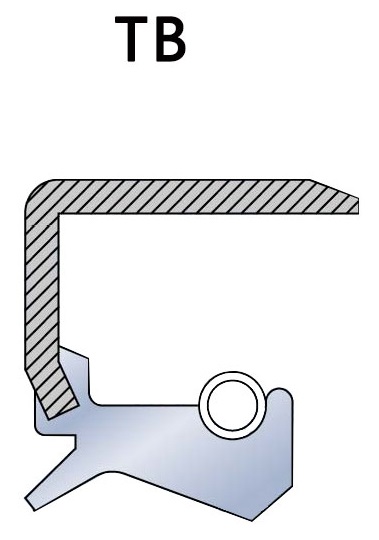

TB-tüüpi õlitihend, äärepoolne raudümbris, sisemine poolpakett, kahehuuleline õlitihend sisemise vedruga. See on üks levinumaid standardmudeleid skelett-õlitihendite seas, kuulub pöörleva õlitihendi kategooriasse, mida kasutatakse õli ja tolmu tõrjumiseks, talub survet 0,03 MPa, 0,3 kgf/m2 piires.

Võta meiega ühendust
Kirjeldus

TB-tüüpi skelettõli tihend on mehaanilises tihenduses levinud komponent, mida kasutatakse peamiselt määrdeõli, vedeliku või tolmu sattumise vältimiseks masinaosadesse, et tagada seadme normaalne töö. Järgnevalt on esitatud TB-tüüpi skelettõli tihendi struktuuri, tööpõhimõtte ja omaduste üksikasjalik tutvustus:

  1. Struktuur

    • Skelett:TB-tüüpi skelett-õlitiivendi skelett on tavaliselt valmistatud metallist, mis tagab õlitiivendi konstruktsiooni tugevuse ja jäikuse. See osa võimaldab õlitiivendil töötamise ajal oma kuju ja asendi säilitada.
    • Tihendi huul:See on TB-tüüpi tihendi keskosa ja on tavaliselt valmistatud elastomeersest materjalist, näiteks kummist või polüuretaanist. Tihendi huul surub vastu võlli pinda, moodustades tihendi.
    • Vedru:TB-tüüpi õlitihendid on tavaliselt varustatud ühe või mitme vedruga, mis ümbritsevad tihendi huule äärealasid. Vedrude ülesanne on tagada pidev surve, et tihendi huul jääks tihedalt vastu võlli, parandades seeläbi tihendi toimivust.
    • Välisrõngas:Välisring on õlitihendi välimine osa, mis on tavaliselt valmistatud metallist või elastomeersest materjalist ja mille ülesanne on hoida tihendit paigaldusasendis. Välisring on tihedas kontaktis korpusega, kuhu õlitihend on paigaldatud, et vältida õlitihendi nihkumist töötamise ajal.
  2. Tööpõhimõte

    • Tihenduse huule ja võlli kokkupuude:Tihendusserv on tihedas kontaktis pöörleva võlli pinnaga, mille kaudu moodustub tihenduspind, et vältida määrdeaine või vedeliku lekkimist.
    • Vedru roll:Vedru avaldab täiendavat survet, et tagada tihendi huule pidev kontakt võlli pinnaga ja säilitada hea tihendamisvõime isegi võlli vibratsiooni või deformatsiooni korral.
    • Skeleti tugi:Skelett toetab tihendit, et säilitada töötamise ajal stabiilne kuju ja tagada tihenduse efektiivsus äärmuslikes tingimustes, nagu kõrge temperatuur ja kõrge rõhk.
  3. Omadused

    • Kõrge kulumiskindlus:TB-tüüpi õlitihendite tihendushuul ja skeleti materjal on tavaliselt hea kulumiskindlusega ja taluvad kõrget töörõhku ja temperatuuri.
    • Hea tihendusefekt:Vedru pideva surve ja tihendi huule tihe sobivuse abil suudab TB-tüüpi õlitihend tõhusalt vältida õlilekke ja väliste saasteainete sissepääsu.
    • Kõrge temperatuuritaluvus:Tänu oma materjalile ja konstruktsioonile suudab TB-tüüpi õlitihend tavaliselt normaalselt töötada kõrgemal temperatuuril, üldiselt on see efektiivne vahemikus -40 °C kuni +150 °C.
    • Kohandatavus:TB-tüüpi õlitihendid suudavad kohaneda erinevate töökeskkonnadega, sealhulgas kõrge temperatuuri, kõrge rõhu ja korrosiivse keskkonnaga.
    • Pikk kasutusiga:Tänu kõrgekvaliteedilistele materjalidele ja konstruktsioonile on TB-tüüpi õlitihendil pikk kasutusiga, mis vähendab vajadust sagedaste vahetuste järele.

Erinevad materjalid valitakse vastavalt erinevatele kasutuskeskkonnadele, rõhkudele ja temperatuuridele. Tavapärased materjalid on: butüülkummist TB-tüüpi skelett-õlitiivik, fluorkummist TB-tüüpi skelett-õlitiivik, silikoonkummist TC-tüüpi skelett-õlitiivik jne. Raudkestaga Simmerring-õlitiivik, mida kasutatakse peamiselt elektritööriistades, mootorites, reduktorites, käigukastides, elektrimootorites, tööstusrobotites, tuuleenergia tootmises ja muudes erinevates tööstuslikes tihendites.

TB type skeleton rotary oil seal

TB-tüüpi skelett-pöörlev õlitihend

Tehnilised parameetrid
Artikli nr. Kuju Mõõt
680561 TB 1*1,441*0,25
680725 TB 1*1,685*0,25
686177 TB 1*1,75*0,25
686656 TB 12*22*5
680493 TB 13*22*5
686342 TB 13*20*4,7
686442 TB 15*35*7
680521 TB 17*35*10
680494 TB 17*40*5
686685 TB 18*30*7
686196 TB 20*35*8
686198 TB 22*35*8
680672 TB 25*40*8
686187 TB 25*45*10
681850 TB 30*47*8
680371 TB 30*47*8
680677 TB 35*52*7
681858 TB 35*52*8
686188 TB 35*48*8
681818 TB 38*58*11
680232 TB 38*55*8
681753 TB 38*74*11
686443 TB 38*62*7
682034 TB 40*52*8
681854 TB 40*68*11
680004 TB 40*52*8
680394 TB 40*52*8
681032 TB 40*55*8
681721 TB 40*52*8
686172 TB 42*65*12
680285 TB 48*69*10
681859 TB 50*67*9
680262 TB 50*65*10
681816 TB 50*70*9
686459 TB 54*71*8
686190 TB 60*82*12
680527 TB 62*100*12
681856 TB 63*80*8
686197 TB 70*95*12
686915 TB 75*100*12
686205 TB 80*95*5
686191 TB 80*105*13
680233 TB 85*110*12
686192 TB 95*120*13
686193 TB 100*125*12
686993 TB 102*130*7,7
686194 TB 105*135*14
680148 TB 130*150*10
680671 TB 155*172*10
680108 TB 160*190*15
680284 TB 160*180*12
680468 TB 170*200*15
680109 TB 180*200*15
681948 TB 190*220*15
686281 TB 240*280*18
686280 TB 260*300*20
686279 TB 290*330*18
