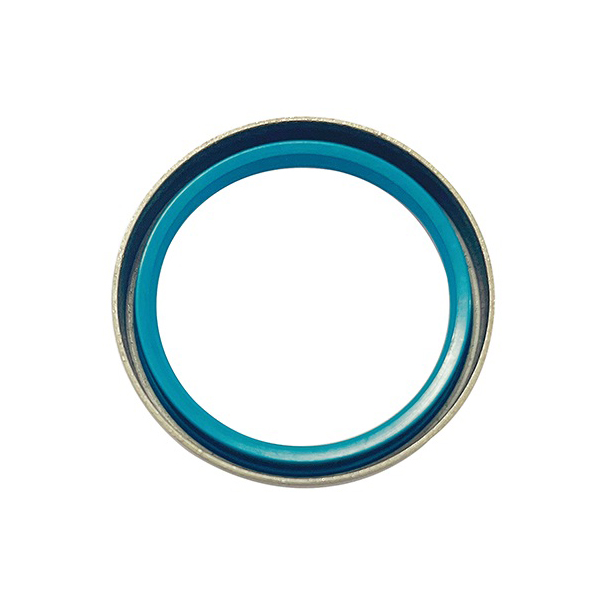

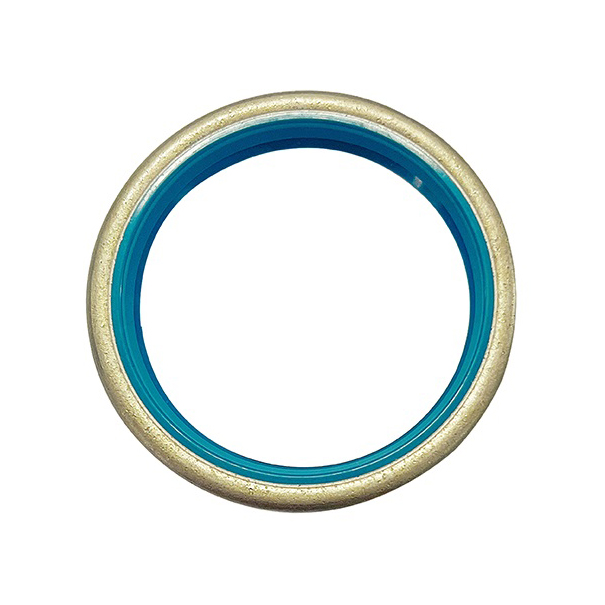

SB-tüüpi skelett-õlitihend ühe huule ja raudkorpusega

Selle peamine ülesanne on takistada määrdeõli, vedeliku või määrde väljavoolamist seadmest ning samal ajal takistada välise tolmu, mustuse või niiskuse sissepääsu seadme sisemusse.
See kuulub pöörleva õlitihendi hulka, mida kasutatakse õlitatud ja tolmuvabade kohtade tihendamiseks, rõhukindlusega 0,03 MPa, 0,3 kgf/m²või vähem. Vastavalt erinevatele kasutuskeskkonnadele, rõhule ja temperatuurile valige erinev materjal. Tavapärased materjalid on NBR SB tüüpi skelett-õlitiivikud, Viton SB tüüpi skelett-õlitiivikud, silikoonkummist SB tüüpi skelett-õlitiivikud jne. Kasutatakse peamiselt: elektritööriistade õlitiivikutes, mootoriõli tihendites, reduktorite õlitiivikutes, käigukastide õlitiivikutes, mootoriõli tihendites, tööstusrobotite õlitiivikutes, tuuleenergia tootmise õlitiivikutes ja muudes laagritihendites.

1. Skelett:valmistatud metallist, tavaliselt rauast, toetab ja hoiab õlitihendi kuju.
2. Tihendi huul:valmistatud peamiselt elastilisest materjalist, nagu kummist, Vitonist jne. See on tihedalt kinnitatud võllile või muudele pöörlevatele osadele, et tagada tihendi toimivus.
3. Vedru:Sisseehitatud vedru on tavaliselt valmistatud roostevabast terasest, mis parandab tihenduse efekti, rakendades sobivat survet, et tihendi huul oleks võlli lähedal.

SB-tüüpi skelett-õlitiivik
