ümmarguse traadi lainevedru alusplaadid

ümmarguse traadi lainelised vedru alusplaadid kw seeria tööstusele

Ümmarguse traadi lainevedru alusplaadid on lainevedru alusplaadid, mis on valmistatud ümmarguse ristlõikega traadist.

Võta meiega ühendust
Kirjeldus

Ümmarguse traadi lainevedru alusplaadidon täpselt valmistatud alusplaadid, mis on valmistatud ümmarguse ristlõikega terastraadist ja mõeldud suure koormuse kandmiseks täpse ja ennustatava vedru jäikuse abil. Nende unikaalne lainekujuline disain tagab usaldusväärse elastsuse ja eelpinge paljudes mehaanilistes ühendustes, mistõttu sobivad need ideaalselt nõudlikeks inseneritöödeks.

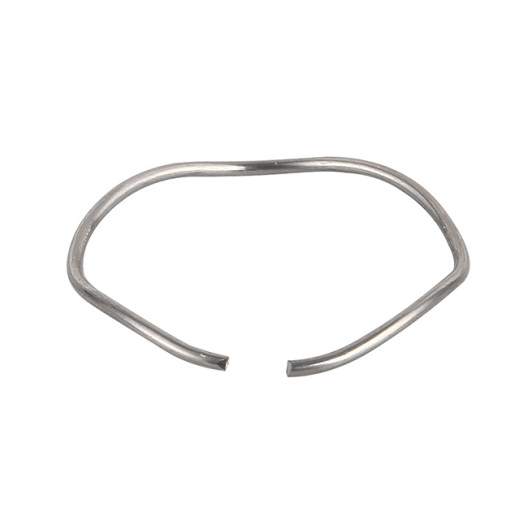

round wire wave spring washers

Ümmarguse traadi lainevedru alusplaadid

Peamised omadused ja eelised

  • Suurepärane elastsus:Eriline lainekujuline struktuur võimaldab pikaajalist elastset deformatsiooni, tagades ühtlase eelpinge ja usaldusväärse toimimise koormuse all.
  • Vibratsiooni summutamine:Neelab tõhusalt vibratsiooni ja lööke, aidates vähendada müra ja pikendada seadmete eluiga.
  • Ühtlane rõhu jaotumine:Lainekujuline disain tagab ühtlase surve kontaktpinnal, minimeerides lokaalse koormuse ja suurendades töökindlust.
  • Kestvus:Need alusplaadid on valmistatud kõrge tugevusega materjalidest, nagu roostevaba teras või legeerterast, ning pakuvad pikaajalise kasutuse jaoks suurepärast korrosiooni- ja kulumiskindlust.
  • Kohandatavus:Sobivad kasutamiseks kõrgel temperatuuril, kõrgel niiskusel ja korrosiivses keskkonnas, mistõttu on need ideaalsed mitmesugusteks tööstuslikeks rakendusteks.
  • Ennustatav vedru jäikus:Pakuvad koormusi, mis on sarnased ketasvedrudega, kuid vedru jäikuse täpsus ja ühtlus on suurem.

Rakendused

  • Mehaanilised ühendused, mis nõuavad elastset eelpinget ja vibratsiooni summutamist
  • Autotööstus, lennundus ja tööstusseadmed
  • Kõrge temperatuuri või korrosiivse keskkonna kokkupanekulahendused

Valige ümmarguse traadi lainevedru alusplaadid rakendustele, mis nõuavad täpset koormuse kontrolli, suurepärast vibratsiooni summutamist ja silmapaistvat vastupidavust. Nende täiustatud disain tagab optimaalse jõudluse ja usaldusväärsuse isegi kõige keerulisemates keskkondades.

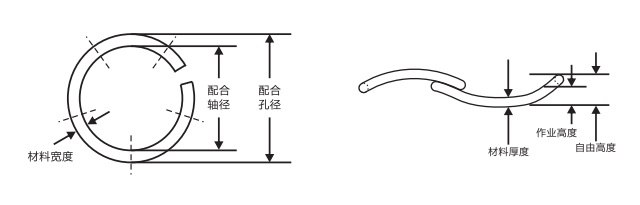

Tehnilised parameetrid
Toote nr. Töötab
Ava läbimõõt (mm)		 Vabastab võlli
läbimõõt (mm)		 Koormus (N) Töö kõrgus (mm) Vaba kõrgus (mm) Vedru jäikus (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
