mitmekordse keeruga lainevedrud ilma alusplaatideta KM-seeria

Name: mitmekordse keeruga lainevedrud ilma alusplaatideta KM-seeria
Brand: beentools

Mitmekordse keeruga lainevedrud ilma alusplaatideta iseloomustavad mõlemas otsas toetusmähiste puudumine, kuid need koosnevad tipp-orust mitmekihilistest lainevedrudest, mille koguarv on suurem kui üks.

Võta meiega ühendust

Kirjeldus

Mitmekordse keeruga lainevedrud ilma alusplaatidetaon spetsiaalsed vedrud, mis on mõeldud kompaktseks paigaldamiseks ja kaalutundlikeks rakendusteks, pakkudes suurepärast elastsust ja tuge piiratud ruumis. Igal kihil on lainearv, näiteks 2,5, 3,5 või 4,5, kus ülemine ja alumine kiht puutuvad kokku laineharjade ja -orudega, maksimeerides spiraali efektiivsust ja vedru kompaktsust.

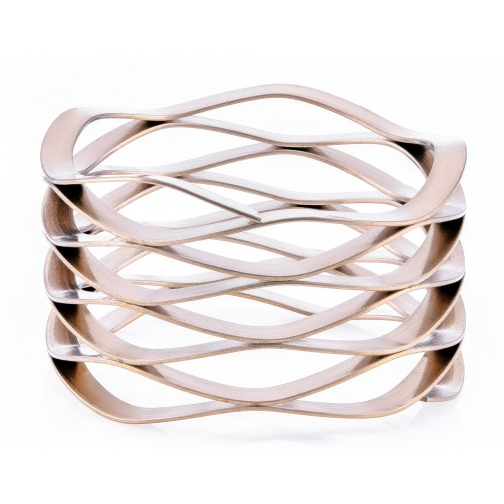

multi-turn wave springs with no shim ends

Mitmekordse keeruga lainevedrud ilma alusplaatideta

Peamised omadused ja eelised

Shimless Design:Võimaldab vältida alusplaatide kasutamist, muutes vedru kompaktsemaks ja kergemaks, vähendades konstruktsiooni keerukust ja üldist kaalu.
Mitmekordne spiraalstruktuur:Vedru mitmekordne spiraal tagab parema elastsuse, deformatsioonivõime ja tõhusa toetuse nõudlikes töötingimustes.
Tõhus spiraalide haakumine:Tõhus mähiste arv võrdub koguarvuga, kus ülemine ja alumine kiht puutuvad otseselt kokku harjade ja orgude juures, tagades maksimaalse toetuse.
Materjalivalik:Valmistatud kõrge tugevusega terasest või sulamitest, et tagada vastupidavus ja usaldusväärsus suure koormuse ja tsüklilise pingetuse korral.
Vibratsiooni ja löökide summutamine:Suurepärane tsüklilise koormuse ja vibratsiooni summutamiseks, pikendades seadme eluiga ja usaldusväärsust.

Kasutusalad

Õhuruumisüsteemid, mis nõuavad kaalu vähendamist ja kompaktset disaini
Täppisaparaadid piiratud paigaldusruumiga
Hüdraulilised tihendid ja kõrgekvaliteedilised elektrimootorid
Autotööstuse ja üldised mehaanilised seadmed löökide ja vibratsiooni summutamiseks

Mitmekordse keeruga lainevedrud ilma alusplaatideta on optimaalne valik kriitilistes keskkondades, kus ruum ja kaal on piiratud. Nende täiustatud disain ja kõrge jõudlusega materjalid tagavad usaldusväärse, pikaajalise elastsuse ja toetuse lennunduses, täppistehnoloogias ja muudes nõudlikes valdkondades.

Tehnilised parameetrid1

Toote nr.	Töötab Ava läbimõõt (mm)	Vabastab võlli läbimõõt (mm)	Koormus (N)	Töö kõrgus (mm)	Vaba kõrgus (mm)	Vedru jäikus (N/mm)
KM05-L1	5	3,5	5	1,14	1,84	7,14
KM05-L2	5	3,5	5	1,52	2,45	5,38
KM05-L3	5	3,5	5	1,91	3,06	4,35
M05-L4	5	3,5	5	2,26	3,68	3,52
KM05-L5	5	3,5	5	2,67	4,29	3,09
KM05-L6	5	3,5	5	3,02	4,9	2,66
KM05-L7	5	3,5	5	3,43	5,52	2,39
KM05-L8	5	3,5	5	4,14	6,74	1,92
KM05-L9	5	3,5	5	4,9	7,97	1,63
KM05-M1	5	3,5	10	1,14	1,89	13,33
KM05-M2	5	3,5	10	1,52	2,52	10
M05-M3	5	3,5	10	1,91	3,15	8,06
KM05-M4	5	3,5	10	2,26	3,78	6,58
KM05-M5	5	3,5	10	2,67	4,41	5,75
KM05-M6	5	3,5	10	3,02	5,04	4,95
KM05-M7	5	3,5	10	3,43	5,04	4,46
KM05-M8	5	3,5	10	4,14	6,93	3,58
KM05-M9	5	3,5	10	4,9	8,19	3,04
KM06-L1	6	4	6	0,61	1,52	6,59
KM06-L2	6	4	6	0,81	2,03	4,92
KM06-L3	6	4	6	1,02	2,54	3,95
KM06-L4	6	4	6	1,22	3,05	3,28
KM06-L5	6	4	6	1,42	3,56	2,8
KM06-L6	6	4	6	1,63	4,06	2,47
KM06-L7	6	4	6	1,83	4,57	2,19
KM06-L8	6	4	6	2,24	5,59	1,79
KM06-L9	6	4	6	2,64	6,6	1,52
KM06-M1	6	4	12	0,74	1,52	15,38
KM06-M2	6	4	12	0,97	2,03	11,32
KM06-M3	6	4	12	1,22	2,54	9,09
KM06-M4	6	4	12	1,47	3,05	7,59
KM06-M5	6	4	12	1,7	3,56	6,45
KM06-M6	6	4	12	1,96	4,06	5,71
KM06-M7	6	4	12	2,18	4,57	5,02
KM06-M8	6	4	12	2,69	5,59	4,14
KM06-M9	6	4	12	3,18	6,6	3,51
KM08-L1	8	5	15	1,7	2,82	13,39
KM08-L2	8	5	15	2,39	3,76	10,95
KM08-L3	8	5	15	2,74	4,7	7,65
KM08-L4	8	5	15	3,56	5,64	7,21
KM08-L5	8	5	15	4,01	6,58	5,84
KM08-L6	8	5	15	4,57	7,52	5,08
KM08-L7	8	5	15	5,26	8,46	4,69
M08-L8	8	5	15	6,35	10,34	3,76
KM08-L9	8	5	15	7,37	12,22	3,09
KM08-M1	8	5	30	1,78	2,82	28,85
KM08-M2	8	5	30	2,54	3,76	24,59
KM08-M3	8	5	30	3,05	4,7	18,18
KM08-M4	8	5	30	3,81	5,64	16,39
KM08-M5	8	5	30	4,32	6,58	13,27
KM08-M6	8	5	30	4,95	7,52	11,67
KM08-M7	8	5	30	5,59	8,46	10,45
KM08-M8	8	5	30	6,86	10,34	8,62
KM08-M9	8	5	30	7,87	12,22	6,9
KM10-L1	10	7	18	1,91	3,96	8,78
KM10-L2	10	7	18	2,54	5,28	6,57
KM10-L3	10	7	18	3,15	6,6	5,22
KM10-L4	10	7	18	3,78	7,92	4,35
KM10-L5	10	7	18	4,42	9,25	3,73
KM10-L6	10	7	18	5,05	10,57	3,26
KM10-L7	10	7	18	5,69	11,89	2,9
KM10-L8	10	7	18	6,32	13,21	2,61
KM10-L9	10	7	18	6,96	14,53	2,38
KM10-M1	10	7	35	2,03	3,96	18,13
KM10-M2	10	7	35	2,79	5,28	14,06
KM10-M3	10	7	35	3,56	6,6	11,51
KM10-M4	10	7	35	4,32	7,92	9,72
KM10-M5	10	7	35	5,08	9,25	8,39
KM10-M6	10	7	35	5,84	10,57	7,4
KM10-M7	10	7	35	6,6	11,89	6,62
KM10-M8	10	7	35	7,37	13,21	5,99
KM10-M9	10	7	35	8,13	14,53	5,47
KM12-L1	12	9	20	1,47	4,34	6,97
KM12-L2	12	9	20	1,98	5,79	5,25
KM12-L3	12	9	20	2,46	7,24	4,18
KM12-L4	12	9	20	2,95	8,69	3,48
KM12-L5	12	9	20	3,45	10,13	2,99
KM12-L6	12	9	20	3,94	11,58	2,62
KM12-L7	12	9	20	4,45	13,03	2,33
KM12-L8	12	9	20	4,93	14,48	2,09
KM12-L9	12	9	20	5,44	15,93	1,91
KM12-M1	12	8,5	40	2,36	4,34	20,2
KM12-M2	12	8,5	40	3,18	5,79	15,33
KM12-M3	12	8,5	40	3,96	7,24	12,2
KM12-M4	12	8,5	40	4,75	8,69	10,15
KM12-M5	12	8,5	40	5,54	10,13	8,71
KM12-M6	12	8,5	40	6,32	11,58	7,6
KM12-M7	12	8,5	40	7,11	13,03	6,76
KM12-M8	12	8,5	40	7,92	14,48	6,1
KM12-M9	12	8,5	40	8,71	15,93	5,54
KM12-H1	12	8,5	60	1,98	4,34	25,42
KM12-H2	12	8,5	60	2,64	5,79	19,05
KM12-H3	12	8,5	60	3,3	7,24	15,23
KM12-H4	12	8,5	60	3,99	8,69	12,77
KM12-H5	12	8,5	60	4,65	10,13	10,95
KM12-H6	12	8,5	60	5,31	11,58	9,57
KM12-H7	12	8,5	60	5,97	13,03	8,5
KM12-H8	12	8,5	60	6,63	14,48	7,64
KM12-H9	12	8,5	60	7,29	15,93	6,94
KM14-L1	14	10	22	2,18	4,95	7,94
KM14-L2	14	10	22	2,95	6,6	6,03
KM14-L3	14	10	22	3,71	8,26	4,84
KM14-L4	14	10	22	4,52	9,91	4,08
KM14-L5	14	10	22	5,33	11,56	3,53
KM14-L6	14	10	22	6,17	13,21	3,13
KM14-L7	14	10	22	7,01	14,86	2,8
KM14-L8	14	10	22	7,85	16,51	2,54
KM14-L9	14	10	22	8,71	18,16	2,33
KM14-M1	14	10	50	2,18	4,95	18,05
KM14-M2	14	10	50	2,95	6,6	13,7
KM14-M3	14	10	50	3,71	8,26	10,99
KM14-M4	14	10	50	4,52	9,91	9,28
KM14-M5	14	10	50	5,33	11,56	8,03
KM14-M6	14	10	50	6,17	13,21	7,1
KM14-M7	14	10	50	7,01	14,86	6,37
KM14-M8	14	10	50	7,85	16,51	5,77
KM14-M9	14	10	50	8,71	18,16	5,29
KM14-H1	14	9	80	3,15	4,95	44,44
KM14-H2	14	9	80	4,19	6,6	33,2
KM14-H3	14	9	80	5,26	8,26	26,67
KM14-H4	14	9	80	6,3	9,91	22,16
KM14-H5	14	9	80	7,34	11,56	18,96
KM14-H6	14	9	80	8,41	13,21	16,67
KM14-H7	14	9	80	9,45	14,86	14,79
KM14-H8	14	9	80	10,49	16,51	13,29
KM14-H9	14	9	80	11,56	18,16	12,12
KM15-L1	15	11	25	2,57	5,18	9,58
KM15-L2	15	11	25	3,43	6,91	7,18
KM15-L3	15	11	25	4,27	8,64	5,72
KM15-L4	15	11	25	5,13	10,36	4,78
KM15-L5	15	11	25	5,99	12,09	4,1
KM15-L6	15	11	25	6,83	13,82	3,58
KM15-L7	15	11	25	7,7	15,54	3,19
KM15-L8	15	11	25	8,53	17,27	2,86
KM15-L9	15	11	25	9,4	19	2,6
KM15-M1	15	10	50	3,43	5,18	28,57
KM15-M2	15	10	50	4,57	6,91	21,37
KM15-M3	15	10	50	5,72	8,64	17,12
KM15-M4	15	10	50	6,86	10,36	14,29
KM15-M5	15	10	50	8	12,09	12,22
KM15-M6	15	10	50	9,14	13,82	10,68
KM15-M7	15	10	50	10,29	15,54	9,52
KM15-M8	15	10	50	11,43	17,27	8,56
KM15-M9	15	10	50	12,57	19	7,78
KM15-H1	15	10	80	3,2	5,18	40,4
KM15-H2	15	10	80	4,19	6,91	29,41
KM15-H3	15	10	80	5,23	8,64	23,46
KM15-H4	15	10	80	6,27	10,36	19,56
KM15-H5	15	10	80	7,32	12,09	16,77
KM15-H6	15	10	80	8,36	13,82	14,65
KM15-H7	15	10	80	9,4	15,54	13,03
KM15-H8	15	10	80	10,46	17,27	11,75
KM15-H9	15	10	80	11,51	19	10,68
KM16-L1	16	11	25	2,11	5,41	7,58
KM16-L2	16	11	25	2,79	7,21	5,66
KM16-L3	16	11	25	3,51	9,02	4,54
KM16-L4	16	11	25	4,19	10,82	3,77
KM16-L5	16	11	25	4,9	12,62	3,24
KM16-L6	16	11	25	6,3	16,23	2,52
KM16-L7	16	11	25	7,7	19,84	2,06
KM16-L8	16	11	25	9,09	23,44	1,74
KM16-M1	16	11	55	3,63	5,41	30,9
KM16-M2	16	11	55	4,83	7,21	23,11
KM16-M3	16	11	55	6,05	9,02	18,52
KM16-M4	16	11	55	7,24	10,82	15,36
KM16-M5	16	11	55	8,46	12,62	13,22
KM16-M6	16	11	55	10,87	16,23	10,26
KM16-M7	16	11	55	13,28	19,84	8,38
KM16-M8	16	11	55	15,7	23,44	7,11
KM16-H1	16	11	90	3,3	5,41	42,65
KM16-H2	16	11	90	4,57	7,21	34,09
KM16-H3	16	11	90	5,59	9,02	26,24
KM16-H4	16	11	90	6,86	10,82	22,73
KM16-H5	16	11	90	7,87	12,62	18,95
KM16-H6	16	11	90	10,16	16,23	14,83
KM16-H7	16	11	90	12,45	19,84	12,18
KM16-H8	16	11	90	14,73	23,44	10,33
KM18-L1	18	13	30	3,63	5,72	14,35
KM18-L2	18	13	30	4,75	7,62	10,45
KM18-L3	18	13	30	5,94	9,53	8,36
KM18-L4	18	13	30	7,14	11,43	6,99
KM18-L5	18	13	30	8,31	13,34	5,96
KM18-L6	18	13	30	10,69	17,15	4,64
KM18-L7	18	13	30	14,25	22,86	3,48
KM18-M1	18	13	55	3,68	5,72	26,96
KM18-M2	18	13	55	4,98	7,62	20,83
KM18-M3	18	13	55	6,22	9,53	16,62
KM18-M4	18	13	55	7,47	11,43	13,89
KM18-M5	18	13	55	8,74	13,34	11,96
KM18-M6	18	13	55	11,23	17,15	9,29
KM18-M7	18	13	55	14,96	22,86	6,96
KM18-H1	18	13	90	3,84	5,72	47,87
KM18-H2	18	13	90	5,13	7,62	36,14
KM18-H3	18	13	90	6,4	9,53	28,75
KM18-H4	18	13	90	7,7	11,43	24,13
KM18-H5	18	13	90	8,97	13,34	20,59
KM18-H6	18	13	90	11,53	17,15	16,01
KM18-H7	18	13	90	15,37	22,86	12,02
KM20-L1	20	15	35	2,72	6,32	9,72
KM20-L2	20	15	35	3,61	8,43	7,26
KM20-L3	20	15	35	4,52	10,54	5,81
KM20-L4	20	15	35	5,41	12,65	4,83
KM20-L5	20	15	35	6,32	14,76	4,15
KM20-L6	20	15	35	8,13	18,97	3,23
KM20-L7	20	15	35	10,82	25,3	2,42
KM20-M1	20	14	70	3,05	6,32	21,41
KM20-M2	20	14	70	4,06	8,43	16,02
KM20-M3	20	14	70	5,08	10,54	12,82
KM20-M4	20	14	70	6,27	12,65	10,97
KM20-M5	20	14	70	7,32	14,76	9,41
KM20-M6	20	14	70	9,17	18,97	7,14
KM20-M7	20	14	70	12,22	25,3	5,35
KM20-H1	20	14	100	4,24	6,32	48,08
KM20-H2	20	14	100	5,66	8,43	36,1
KM20-H3	20	14	100	7,06	10,54	28,74
KM20-H4	20	14	100	8,48	12,65	23,98
KM20-H5	20	14	100	9,91	14,76	20,62
KM20-H6	20	14	100	12,73	18,97	16,03
KM20-H7	20	14	100	16,97	25,3	12
KM25-L1	25	19	50	2,06	6,63	10,94
KM25-L2	25	19	50	2,74	8,84	8,2
KM25-L3	25	19	50	3,43	11,05	6,56
KM25-L4	25	19	50	4,11	13,26	5,46
KM25-L5	25	19	50	4,8	15,47	4,69
KM25-L6	25	19	50	6,2	19,89	3,65
KM25-L7	25	19	50	8,26	26,52	2,74
KM25-M1	25	19	80	2,95	6,63	21,74
KM25-M2	25	19	80	3,94	8,84	16,33
KM25-M3	25	19	80	4,9	11,05	13,01
KM25-M4	25	19	80	5,89	13,26	10,85
KM25-M5	25	19	80	6,88	15,47	9,31
KM25-M6	25	19	80	8,84	19,89	7,24
KM25-M7	25	19	80	11,79	26,52	5,43
KM25-H1	25	19	110	4,04	6,63	42,47
KM25-H2	25	19	110	5,38	8,84	31,79

Tehnilised parameetrid2

Toote nr.	Töötab Ava läbimõõt (mm)	Vabastab võlli läbimõõt (mm)	Koormus (N)	Töö kõrgus (mm)	Vaba kõrgus (mm)	Vedru jäikus (N/mm)
KM25-H3	25	19	110	6,73	11,05	25,46
KM25-H4	25	19	110	8,08	13,26	21,24
KM25-H5	25	19	110	9,4	15,47	18,12
KM25-H6	25	19	110	12,12	19,89	14,16
KM25-H7	25	19	110	16,15	26,52	10,61
KM28-L1	28	22	50	3,76	7,24	14,37
KM28-L2	28	22	50	5	9,65	10,75
KM28-L3	28	22	50	6,27	12,07	8,62
KM28-L4	28	22	50	7,52	14,48	7,18
KM28-L5	28	22	50	8,79	16,89	6,17
KM28-L6	28	22	50	10,03	19,3	5,39
KM28-L7	28	22	50	11,28	21,72	4,79
KM28-L8	28	22	50	13,79	26,54	3,92
KM28-L9	28	22	50	16,31	31,37	3,32
KM28-M1	28	22	80	4,39	7,24	28,07
KM28-M2	28	22	80	5,84	9,65	21
KM28-M3	28	22	80	7,32	12,07	16,84
KM28-M4	28	22	80	8,79	14,48	14,06
KM28-M5	28	22	80	10,24	16,89	12,03
KM28-M6	28	22	80	11,71	19,3	10,54
KM28-M7	28	22	80	13,18	21,72	9,37
KM28-M8	28	22	80	16,1	26,54	7,66
KM28-M9	28	22	80	19,02	31,37	6,48
KM28-H1	28	22	130	4,57	7,24	48,69
KM28-H2	28	22	130	6,07	9,65	36,31
KM28-H3	28	22	130	7,59	12,07	29,02
KM28-H4	28	22	130	9,12	14,48	24,25
KM28-H5	28	22	130	10,64	16,89	20,8
KM28-H6	28	22	130	12,17	19,3	18,23
KM28-H7	28	22	130	13,69	21,72	16,19
KM28-H8	28	22	130	16,71	26,54	13,22
KM28-H9	28	22	130	19,76	31,37	11,2
KM30-L1	30	24	50	3,18	7,62	11,26
KM30-L2	30	24	50	4,22	10,16	8,42
KM30-L3	30	24	50	5,28	12,7	6,74
KM30-L4	30	24	50	6,32	15,24	5,61
KM30-L5	30	24	50	7,39	17,78	4,81
KM30-L6	30	24	50	8,43	20,32	4,21
KM30-L7	30	24	50	9,5	22,86	3,74
KM30-L8	30	24	50	11,61	27,94	3,06
KM30-L9	30	24	50	13,72	33,02	2,59
KM30-M1	30	24	90	3,51	7,62	21,9
KM30-M2	30	24	90	4,7	10,16	16,48
KM30-M3	30	24	90	5,87	12,7	13,18
KM30-M4	30	24	90	7,04	15,24	10,98
KM30-M5	30	24	90	8,2	17,78	9,39
KM30-M6	30	24	90	9,37	20,32	8,22
KM30-M7	30	24	90	10,54	22,86	7,31
KM30-M8	30	24	90	12,9	27,94	5,98
KM30-M9	30	24	90	15,24	33,02	5,06
KM30-H1	30	24	130	4,19	7,62	37,9
KM30-H2	30	24	130	5,59	10,16	28,45
KM30-H3	30	24	130	6,99	12,7	22,77
KM30-H4	30	24	130	8,38	15,24	18,95
KM30-H5	30	24	130	9,78	17,78	16,25
KM30-H6	30	24	130	11,18	20,32	14,22
KM30-H7	30	24	130	12,57	22,86	12,63
KM30-H8	30	24	130	15,37	27,94	10,34
KM30-H9	30	24	130	18,16	33,02	8,75
KM35-L1	35	27	70	3,94	8,38	15,77
KM35-L2	35	27	70	5,23	11,18	11,76
KM35-L3	35	27	70	6,55	13,97	9,43
KM35-L4	35	27	70	7,87	16,76	7,87
KM35-L5	35	27	70	9,17	19,56	6,74
KM35-L6	35	27	70	10,49	22,35	5,9
KM35-L7	35	27	70	11,81	25,15	5,25
KM35-L8	35	27	70	14,43	30,73	4,29
KM35-L9	35	27	70	17,04	36,32	3,63
KM35-M1	35	27	110	4,14	8,38	25,94
KM35-M2	35	27	110	5,51	11,18	19,4
KM35-M3	35	27	110	6,88	13,97	15,51
KM35-M4	35	27	110	8,26	16,76	12,94
KM35-M5	35	27	110	9,63	19,56	11,08
KM35-M6	35	27	110	11,02	22,35	9,71
KM35-M7	35	27	110	12,4	25,15	8,63
KM35-M8	35	27	110	15,14	30,73	7,06
KM35-M9	35	27	110	17,91	36,32	5,98
KM35-H1	35	27	160	4,04	8,38	36,87
KM35-H2	35	27	160	5,38	11,18	27,59
KM35-H3	35	27	160	6,73	13,97	22,1
KM35-H4	35	27	160	8,08	16,76	18,43
KM35-H5	35	27	160	9,42	19,56	15,78
KM35-H6	35	27	160	10,77	22,35	13,82
KM35-H7	35	27	160	12,12	25,15	12,28
KM35-H8	35	27	160	14,81	30,73	10,05
KM35-H9	35	27	160	17,5	36,32	8,5
KM40-L1	40	30	100	2,9	9,14	16,03
KM40-L2	40	30	100	3,86	12,19	12
KM40-L3	40	30	100	4,8	15,24	9,58
KM40-L4	40	30	100	5,77	18,29	7,99
KM40-L5	40	30	100	6,73	21,34	6,84
KM40-L6	40	30	100	7,7	24,38	6
KM40-L7	40	30	100	8,66	27,43	5,33
KM40-L8	40	30	100	10,59	33,53	4,36
KM40-L9	40	30	100	12,52	39,62	3,69
KM40-M1	40	30	150	5,44	9,14	40,54
KM40-M2	40	30	150	7,24	12,19	30,3
KM40-M3	40	30	150	9,04	15,24	24,19
KM40-M4	40	30	150	10,85	18,29	20,16
KM40-M5	40	30	150	12,65	21,34	17,26
KM40-M6	40	30	150	14,48	24,38	15,15
KM40-M7	40	30	150	16,28	27,43	13,45
KM40-M8	40	30	150	19,89	33,53	11
KM40-M9	40	30	150	23,5	39,62	9,31
KM40-H1	40	30	300	5,66	9,14	86,21
KM40-H2	40	30	300	7,54	12,19	64,52
KM40-H3	40	30	300	9,42	15,24	51,55
KM40-H4	40	30	300	11,33	18,29	43,1
KM40-H5	40	30	300	13,21	21,34	36,9
KM40-H6	40	30	300	15,09	24,38	32,29
KM40-H7	40	30	300	16,97	27,43	28,68
KM40-H8	40	30	300	20,75	33,53	23,47
KM40-H9	40	30	300	24,54	39,62	19,89
KM45-L1	45	35	110	3,38	9,91	16,85
KM45-L2	45	35	110	4,52	13,21	12,66
KM45-L3	45	35	110	5,64	16,51	10,12
KM45-L4	45	35	110	6,76	19,81	8,43
KM45-L5	45	35	110	7,9	23,11	7,23
KM45-L6	45	35	110	9,02	26,42	6,32
KM45-L7	45	35	110	10,16	29,72	5,62
KM45-L8	45	35	110	12,4	36,32	4,6
KM45-L9	45	35	110	14,66	42,93	3,89
KM45-M1	45	35	225	5,33	9,91	49,13
KM45-M2	45	35	225	6,99	13,21	36,17
KM45-M3	45	35	225	9,14	16,51	30,53
KM45-M4	45	35	225	10,8	19,81	24,97
KM45-M5	45	35	225	12,7	23,11	21,61
KM45-M6	45	35	225	14,48	26,42	18,84
KM45-M7	45	35	225	16,26	29,72	16,72
KM45-M8	45	35	225	19,81	36,32	13,63
KM45-M9	45	35	225	23,37	42,93	11,5
KM45-H1	45	35	400	6,43	9,91	114,94
KM45-H2	45	35	400	8,38	13,21	82,82
KM45-H3	45	35	400	11,2	16,51	75,33
KM45-H4	45	35	400	12,95	19,81	58,31
KM45-H5	45	35	400	15,37	23,11	51,68
KM45-H6	45	35	400	17,27	26,42	43,72
KM45-H7	45	35	400	19,68	29,72	39,88
KM45-H8	45	35	400	24,26	36,32	33,17
KM45-H9	45	35	400	28,45	42,93	27,62
KM50-L1	50	40	110	4,83	10,29	20,15
KM50-L2	50	40	110	6,1	13,72	14,44
KM50-L3	50	40	110	7,87	17,15	11,85
KM50-L4	50	40	110	9,4	20,57	9,85
KM50-L5	50	40	110	11,3	24	8,66
KM50-L6	50	40	110	12,7	27,43	7,47
KM50-L7	50	40	110	14,99	30,86	6,93
KM50-L8	50	40	110	18,16	37,72	5,62
KM50-L9	50	40	110	21,34	44,58	4,73
KM50-L10	50	40	110	24,64	51,44	4,1
KM50-M1	50	40	225	4,62	10,29	39,68
KM50-M2	50	40	225	6,35	13,72	30,53
KM50-M3	50	40	225	7,49	17,15	23,29
KM50-M4	50	40	225	8,89	20,57	19,26
KM50-M5	50	40	225	10,54	24	16,72
KM50-M6	50	40	225	11,89	27,43	14,48
KM50-M7	50	40	225	13,59	30,86	13,03
KM50-M8	50	40	225	16,71	37,72	10,71
KM50-M9	50	40	225	19,61	44,58	9,01
KM50-M10	50	40	225	22,48	51,44	7,77
KM50-H1	50	40	400	5,92	10,29	91,53
KM50-H2	50	40	400	7,8	13,72	67,57
KM50-H3	50	40	400	10,16	17,15	57,22
KM50-H4	50	40	400	11,79	20,57	45,56
KM50-H5	50	40	400	14,15	24	40,61
KM50-H6	50	40	400	15,62	27,43	33,87
KM50-H7	50	40	400	17,91	30,86	30,89
KM50-H8	50	40	400	21,54	37,72	24,72
KM50-H9	50	40	400	25,65	44,58	21,13
KM50-H10	50	40	400	29,21	51,44	17,99
KM55-L1	55	45	125	5,59	11,05	22,89
KM55-L2	55	45	125	7,72	14,73	17,83
KM55-L3	55	45	125	9,68	18,41	14,3
KM55-L4	55	45	125	11,48	22,1	11,77
KM55-L5	55	45	125	13,92	25,78	10,54
KM55-L6	55	45	125	15,52	29,46	8,97
KM55-L7	55	45	125	18,41	33,15	8,49
KM55-L8	55	45	125	21,67	40,51	6,63
KM55-L9	55	45	125	25,65	47,88	5,62
KM55-L10	55	45	125	29,77	55,25	4,91
KM55-M1	55	45	250	3,1	11,05	31,45
KM55-M2	55	45	250	4,11	14,73	23,54
KM55-M3	55	45	250	5,16	18,41	18,85
KM55-M4	55	45	250	6,2	22,1	15,72
KM55-M5	55	45	250	7,21	25,78	13,46
KM55-M6	55	45	250	8,26	29,46	11,79
KM55-M7	55	45	250	9,27	33,15	10,47
KM55-M8	55	45	250	11,33	40,51	8,57
KM55-M9	55	45	250	13,41	47,88	7,25
KM55-M10	55	45	250	15,47	55,25	6,28
KM55-H1	55	45	400	5,31	11,05	69,69
KM55-H2	55	45	400	7,24	14,73	53,4
KM55-H3	55	45	400	9,09	18,41	42,87
KM55-H4	55	45	400	10,64	22,1	34,9
KM55-H5	55	45	400	12,24	25,78	29,54
KM55-H6	55	45	400	14,1	29,46	26,04
KM55-H7	55	45	400	15,82	33,15	23,08
KM55-H8	55	45	400	19,3	40,51	18,86
KM55-H9	55	45	400	23,11	47,88	16,15
KM55-H10	55	45	400	26,54	55,25	13,93
KM60-L1	60	50	135	5,59	11,43	23,12
KM60-L2	60	50	135	7,47	15,24	17,37
KM60-L3	60	50	135	9,32	19,05	13,87
KM60-L4	60	50	135	11,2	22,86	11,58
KM60-L5	60	50	135	13,06	26,67	9,92
KM60-L6	60	50	135	14,94	30,48	8,69
KM60-L7	60	50	135	16,79	34,29	7,71
KM60-L8	60	50	135	20,52	41,91	6,31
KM60-L9	60	50	135	24,26	49,53	5,34
KM60-L10	60	50	135	27,99	57,15	4,63
KM60-M1	60	50	275	6,65	11,43	57,53
KM60-M2	60	50	275	8,86	15,24	43,1
KM60-M3	60	50	275	11,07	19,05	34,46
KM60-M4	60	50	275	13,28	22,86	28,71
KM60-M5	60	50	275	15,49	26,67	24,6
KM60-M6	60	50	275	17,7	30,48	21,52
KM60-M7	60	50	275	19,94	34,29	19,16
KM60-M8	60	50	275	24,36	41,91	15,67
KM60-M9	60	50	275	28,78	49,53	13,25
KM60-M10	60	50	275	33,22	57,15	11,49
KM60-H1	60	50	450	7,75	11,43	122,28
KM60-H2	60	50	450	10,31	15,24	91,28
KM60-H3	60	50	450	12,9	19,05	73,17
KM60-H4	60	50	450	15,47	22,86	60,89
KM60-H5	60	50	450	18,06	26,67	52,26
KM60-H6	60	50	450	20,62	30,48	45,64
KM60-H7	60	50	450	23,22	34,29	40,65
KM60-H8	60	50	450	28,37	41,91	33,23
KM60-H9	60	50	450	33,53	49,53	28,13
KM60-H10	60	50	450	38,68	57,15	24,36
