mobiilne membraaniga lämmastiku tootmise süsteem torude puhastamiseks

Mobiilne membraan-lämmastikusüsteem kasutab madalrõhu kruvikompressori, membraan-lämmastikueraldaja ja kõrgrõhu lämmastikuboosterkompressori kombinatsiooni, mis suudab pakkuda kõrge puhtusastmega lämmastikku voolukiirusega 20 Nm³/min ja rõhuga 15–35 MPa.

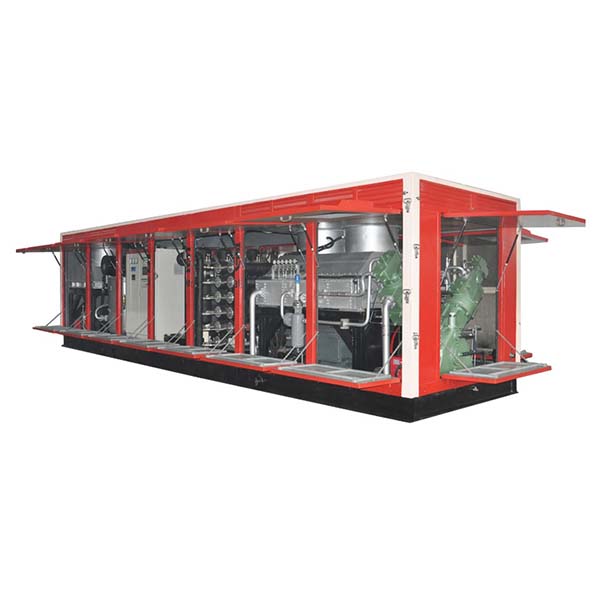

Liuguritel paigaldatud modulaarne konstruktsioon

Süsteem on varustatud liuguritel paigaldatud modulaarse konstruktsiooniga, mis koosneb kahest sõltumatust liugurist:
1. Esimene liugur:Sisaldab madalrõhu õhukompressori moodulit ja membraanseparaatori lämmastikmoodulit.
2. Teine alus:Sisaldab kõrgsurve lämmastiku survestamise moodulit.
Seade on õhkjahutusega, töötab diiselmootoriga, on varustatud metallkattega ja saab paigaldada sõiduki šassile, mistõttu sobib see kasutamiseks naftaväljadel ja muudes välitingimustes.

Mobiilse membraan-lämmastikusüsteemi omadused

1. Modulaarne konstruktsioon:Iga komponent töötab iseseisvalt, mis lihtsustab transportimist, paigaldamist ja hooldust.
2. Tõhus lämmastiku tootmine:Kasutab membraanseparaatoritehnoloogiat, et toota kiiresti ja stabiilselt üle 95% puhtusastmega lämmastikku.
3. Kemikaale ei ole vaja:Puhas füüsiline eraldamine ilma saaste ja kõrvalsaadusteta – keskkonnasõbralik ja energiasäästlik.
4. Kõrgsurve väljund:Pakub kuni 35 MPa kõrgsurve lämmastikku erinevate tööstuslike vajaduste jaoks.
5. Kohandatav rasketes tingimustes:Õhkjahutusega süsteem ei vaja vett, sobib kasutamiseks kõrbes, merel, külmas või kõrgel temperatuuril.
6. Lai kasutusala:Kasutatav nafta ja gaasi tootmisel, torustike hooldusel, söekihi metaani taastamisel, LNG-jaamades jm.

Mobiilse membraaniga lämmastiku tootmise süsteemi tööpõhimõte

1. Õhu survestamine:Atmosfääriõhk survestatakse diiselmootoriga kruvkompressoriga 1,4 MPa-ni, seejärel filtreeritakse ja kuivatatakse, et saada puhas suruõhk.
2. Lämmastiku tootmine membraanseparaatoriga:Puhas suruõhk siseneb membraaniga lämmastiku tootjasse, kus hapnik, süsinikdioksiid ja veeaur eraldatakse membraani difusiooniga, samal ajal kui lämmastik jääb alles. Selle tulemusena saadakse 1,2 MPa, ≥95% puhtusega lämmastik.
3. Kõrgsurve:Madalrõhulist lämmastikku survestatakse õhkjahutusega kolbiga 15–35 MPa-ni kõrgsurve rakenduste jaoks.

Mobiilse membraanilise lämmastikusüsteemi koostis

• Õhukompressor:Diisel- või elektrimootoriga kruvikompressor koos kohaliku juhtimissüsteemiga.
• Membraaniga lämmastiku tootmise seade:Õhu puhastussüsteem, membraanmoodul ja keskne juhtimissüsteem.
• Kõrgsurve lämmastiku võimendi:Suurendab lämmastiku rõhku 35 MPa-ni kõrgsurve varustuse vajadusteks.
• Abiseadmed:Diiselgeneraatorid, kütusepaagid, konteinerid/liugurmodulid (ühe-, kahe- või mitmekordne liugur) ja vajaduse korral lisaseadmed, nagu vahtu mõõtvad pumbad.

Mobiilse membraan-lämmastikusüsteemi rakendusalad

1. Naftaväljade naftatootmine ja tootmise suurendamine:
   • Naftapuuraugu rõhu säilitamine, kokkuvarisemise vältimine
   • Lämmastikuga töötamine toornafta tootmise suurendamiseks
   • Gaasitõstmise operatsioonid, õnnetuste vähendamine, tootmise suurendamine
   • Hapestamine/purustamine formatsiooni dekomisjoneerimiseks ja tootmise suurendamiseks
   • Auru läbilaskevõime termilise tootmise parandamiseks
   • Muda tiheduse kontrollimine spetsiaalsete puurimistööde jaoks
   • Puuraugu puhastamine, saastatuse vähendamine
   • Pindaktiivse aine kandja puuraugu optimeeritud tööks
2. Torustiku hooldus:
   • Torustiku puhastamine vee/lisandite eemaldamiseks
   • Ohutuse tagamiseks rõhu katsetamine
   • Lämmastiku asendamine tuleohtlikes torustikes
   • Lekke kontrolli hädaolukorra remont
   • Gaasitihenduse kaitse korrosiooni/oksüdatsiooni vältimiseks
3. Muud tööstuslikud rakendused:
   • Söekihi metaani kaevandamine gaasi taaskasutamiseks
   • Maagaasi kogumispunktid ohutuks ladustamiseks/transportimiseks
   • LNG vastuvõtjaamad madalal temperatuuril hoidmiseks ja lämmastikuga tihendamiseks
   • Avamere puurplatvormid plahvatuskindlate/inertsete keskkondade jaoks
   • Maagaasi puhastusseadmed väävlitustamiseks, veetustamiseks, lämmastiku asendamiseks jne.
