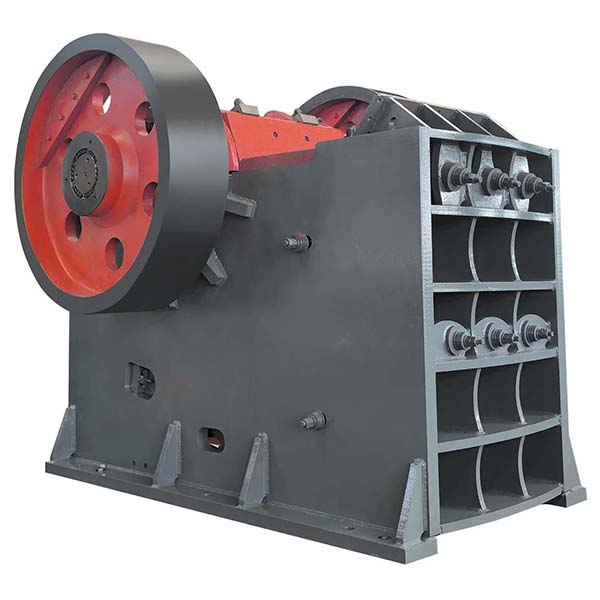

lõualõikur erinevate mineraalkivimite esmaseks purustamiseks

Lõualõhkuja on klassikaline esmane purustusseade, mida kasutatakse peamiselt suurte materjalide esmaseks jämedaks purustamiseks. See on maagi purustamisprotsessi pioneer, seadmed on lihtsad, tugevad ja vastupidavad.

Kirjeldus
Tehnilised parameetrid

Kirjeldus

Lõualõhkuja mudelid ja rakendused

Erineva struktuuri ja kasutusotstarbe järgi jagunevad lõualõhkuja tavapärased mudelid järgmiseltPEjämedaks purustamiseks jaPEXkeskmise või peene purustamise jaoks. See sobib materjalide purustamiseks, mille survetugevus on kuni320MPa, hõlmates peaaegu kõiki kõva ja keskmise kõvadusega maake.

Lõualõhkuja tööpõhimõte

Kõverjooneline ekstrusioonipõhimõte:Kogu masin koosneb peamiselt raamist, liikuvast lõuast, fikseeritud lõuast, eksentrilisest võllist, hoorattast, põlveplaadist, reguleerimisseadmest ja määrdesüsteemist.
Töö:Kui masin töötab, ajab mootor eksentrilist võlli pöörlema kolmnurkse rihma kaudu ja eksentriline võll ajab liikuvat lõuendit üles-alla liikuma. Kui liikuv lõuend liigub ülespoole, suureneb liikuv lõuendi ja fikseeritud lõuendi vaheline nurk, mis surub materjali kokku ja purustab selle; kui liikuv lõuend liigub allapoole, väheneb nurk, liikuv lõuendiplaat lahkub fikseeritud lõuendist ja purustatud materjal väljub gravitatsiooni jõu mõjul väljalaskeavast. See tsükliline tegevus tagab pideva purustamise ja väljalaske, mis sobib suuremahuliseks pidevaks tootmiseks.

Lõualõikuri peamine struktuur ja omadused

Tugev raam, tugev löögikindlus:Kõrge tugevusega keevitatud terasplaadi või terasest valatud raami kasutamine, tugev konstruktsioon, sobib rasketeks töötingimusteks, eriti suurte kõvade kivide, nagu graniit, basalt jne purustamiseks.
Kulumiskindlad komponendid, pikem eluiga:Liikuv lõualuuplaat ja fikseeritud lõualuuplaat on valmistatud kõrge mangaanisisaldusega terasest, millel on hea tugevus ja kulumiskindlus. Küünarnukiplaat on kavandatud kuluvaks osaks, mis seadme ülekoormuse korral puruneb automaatselt, tagades ülekoormuse kaitse ja vältides peamiste osade kahjustumist.
Kõrge efektiivsusega kineetilise energia ülekandesüsteem:Hõõrdratta ja raskeveokite eksentrilise võlli kombinatsioon suurendab liikuvate lõuaplaatide liikumise inertsust, tagab seadme sujuva ja pideva töö ning vähendab mehaanilist mõju.
Paindlik ja reguleeritav väljastus:Varustatud tihendiga või hüdraulilise reguleerimisseadisega, väljundi suurust saab nõudluse järgi paindlikult reguleerida, mis on mugav järgnevate purustus- või sõelumisseadmetega ühendamiseks.
Tsentraliseeritud määrimine, lihtne hooldus:Määrdesüsteemi tsentraliseeritud õlitoide vähendab käsitsi sekkumist ja hoolduskulusid; liikuv lõuend on pöörduva konstruktsiooniga, ühe poole saab kulumise järel pöörata ja kasutamist jätkata, mis suurendab osade kasutegurit.
Integreeritud mootori disain:Korpuse ja mootori integreeritud disain, ilma täiendava vundamendi paigaldamiseta, on lihtne paigaldada, ruumi säästev, sobiv kasutamiseks välitingimustes ja mobiilsetes purustusjaamades.

Lõualõikuri rakendusalad

Mineraalressursside kaevandamine:metallimaagid (raudmaak, vask, kuld, plii-tsinkmaak jne), mittemetallilised maagid (lubjakivi, kvartsiit, talk jne).
Liiva ja kruusa agregaadi tootmine:Kasutatakse mehaanilise liiva, betooni täitematerjali tootmisliinil, purustades igat liiki looduslikku kivi, nagu graniit, basalt, munakivi jne.
Ehitusmaterjalide taaskasutamine:Betoonplokkide, ehitusjäätmete jne purustamine ressursside ringlussevõtu eesmärgil.
Söetööstus:Söeblokkide eelpurustamiseks; kasutatakse ka keemia- ja veemajanduse inseneriteaduses, et tagada purustussüsteemi jaoks osakeste eeltöötlus.

Lõualõhkuja rakendatavad materjalid

Graniit, basalt, jõekivid, lubjakivi, dolomiit
Raudmaak, kuldmaak, vasemaak, boksiit
Kvartsliiv, pürofiillit, räbu, põlevkivi
Ehitusjäätmed, betoonplokid, kivisüsi jne.

Tehnilised parameetrid

lõualõhkuja erinevate mineraalkivimite esmaseks purustamiseks
Mudel	Söötmisava	Maksimaalne sööda suurus	Väljalaskeava vahemik	Võimsus (tonn/h)	Võlli pöörlemiskiirus	Mootori võimsus	Mõõtmed (PxLxK)
PE 150x250	150x250 mm	125	10 kuni 40 mm	1 kuni 3	268 pööret minutis	5,5 kW	760 x 700 x 860 mm
PE 200 x 300	200x300 mm	180	15 kuni 50 mm	2 kuni 6	260 pööret minutis	7,5 kW	915 x 780 x 990 mm
PE 200 x 350	200 x 350 mm	180	18 kuni 60 mm	3 kuni 10	276 pööret minutis	11	1000 x 914 x 1112 mm
PE 250 x 400	250x400 mm	210	20 kuni 70 mm	5 kuni 21	300 pööret minutis	15	1100 x 1032 x 1285 mm
PE 400 x 600	400 x 600 mm	340	40 kuni 100 mm	16 kuni 64	270 pööret minutis	30	1623 x 1736 x 1615 mm
PE 500 x 750	500 x 750 mm	425	50 kuni 100 mm	40 kuni 110	268 pööret minutis	55	1920 x 1850 x 1920 mm
PE 600 x 750	600 x 750 mm	500	150 kuni 200 mm	80 kuni 240	268 pööret minutis	55	2020 x 1850 x 1920 mm
PE 600 x 900	600x900 mm	500	65 kuni 160 mm	50 kuni 160	254 pööret minutis	55 kW	2530 x 1900 x 2340 mm
PE 750 x 1060	750 x 1060 mm	630	80 kuni 180 mm	110 kuni 320	245 pööret minutis	110	2680 x 2380 x 2785 mm
PE 900 x 1200	900 x 1200 mm	750	100 kuni 200 mm	220 kuni 380	208 pööret minutis	110 kW	3470 x 2876 x 3330 mm
PE 1200 x 1500	1200 x 1500 mm	1020	150 kuni 350 mm	400 kuni 1000	180 pööret minutis	160 kuni 245 kW	4850 x 3220 x 3680 mm
PE 1500 x 1800	1500 x 1800 mm	1200	220 kuni 350 mm	500 kuni 1200	180 pööret minutis	280 kuni 380 kW	5160 x 3660 x 4248 mm
PEX 150 x 750	150 x 750 mm	120	18 kuni 48 mm	8 kuni 25	320 pööret minutis	15	1170 x 1575 x 1030 mm
PEX 250 x 750	250x750 mm	210	25 kuni 60 mm	13 kuni 35	320 pööret minutis	22	1550 x 1730 x 1470 mm
PEX 250 x 1000	250 x 1000 mm	210	25 kuni 60 mm	16 kuni 52	330 pööret minutis	30	1580 x 2006 x 1390 mm
PEX 250 x 1200	250x1200 mm	210	25 kuni 60 mm	20 kuni 61	330 pööret minutis	37	1780 x 2214 x 1430 mm
PEX 300 x 1300	300 x 1300 mm	250	20 kuni 90 mm	16 kuni 105	300 pööret minutis	55	2210 x 2320 x 1723 mm
