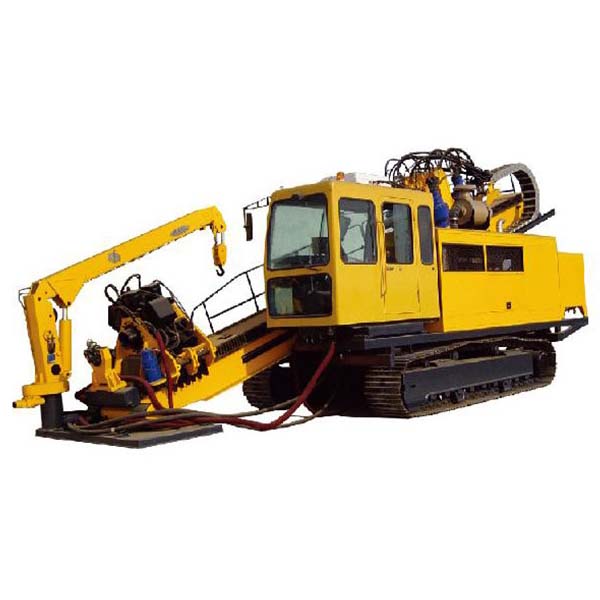

horisontaalse suunaga puurimisseadme tõukejõud ≤ 1300 KN

horisontaalse suunaga puurplatvormi tõukejõud ≤ 1300 KN

Trenchless horisontaalne suunatud puurplatvorm tõukejõuga, tagasitõmbejõuga kuni 1300 kN, spetsiaalselt projekteeritud maa-aluste torustike paigaldamiseks. Seade võimaldab tõhusat ehitamist ja vähendab efektiivselt pinnase kahjustamist. See sobib laialdaselt maa-aluste torustike paigaldamiseks, keskkonnakaitseks ja mitmesugusteks infrastruktuuriprojektideks.

Horisontaalse suunaga puurimisseadme ülevaade

See horisontaalne suunatud puurimisseade on varustatud kõrgekvaliteedilise hüdraulikasüsteemi ja täiustatud juhtimistehnoloogiaga, mis tagab võimsa jõudluse, tõhusa töö ja lihtsa käsitsemise, vähendades samal ajal oluliselt pinnase kahjustamist.

Peamised omadused

Kvaliteetne hüdraulikasüsteem:Seadmes kasutatakse kõrgekvaliteedilisi hüdraulikakomponente. Kogu hüdraulikasüsteem ühendab suletud kontuuri (tõukejõu/tagasitõmbe ja pöörlemise jaoks) ja avatud koormustundliku kontuuri (abifunktsioonide jaoks), tagades kõrge efektiivsuse.
Usaldusväärne juhtklapi komplekt:Juhtklapi komplekt sisaldab elektriliste ja manuaalsete juhtimisseadmete kombinatsiooni, kusjuures peamine juhtklapp on imporditud Sauerilt (USA) ja tagab suurepärase töökindluse.
Selge parameetrite kuvamine:Seadme parameetrid kuvatakse nii intuitiivsete osutimõõdikute kui ka elektrooniliste instrumentide abil, mis muudab rõhu, pöördemomendi, pöörlemiskiiruse ja tõuke-/tagasitõmbejõu ühe pilguga kergesti loetavaks.
Täiustatud võimsuspea pöörlemine:Võimsuspea pöörlemist juhivad importitud Poclaini (Prantsusmaa) kaheastmelise astmevahelise kiiruse reguleerimisega kahe madala pöörlemiskiirusega ja suure pöördemomendiga mootorid. Spindel on ujuv, mis aitab kaitsta puurvarraste keermestust.
Stabiilne tõmbe-/tagasitõmbeajam:Võimsuspea tõukejõudu/tagasitõmbejõudu juhivad neli komplekti imporditud Sauer (USA) mootoreid ja Dynamik käigukaste, kasutades hammasratta ja hammaslatiga ülekannet suurepärase stabiilsuse tagamiseks.
Mugav juhtimiskabiin:Seade on varustatud sõidukile paigaldatud juhtimiskabiiniga ja kütte- ja jahutussüsteemiga, mis tagab mugava ja sobiva töökeskkonna.
Täpne varraste käitlemine:Varda käsitsemise seadme klamber ja mutrivõti on reguleeritava vahekaugusega. Mutrivõti keskendub automaatselt ja klamber liigub kogu tööulatuse vältel, tagades täpse, stabiilse ja usaldusväärse varda käsitsemise.
Võimas käigukast:Seade kasutab importitud Doosan (Korea) käigukaste, mis tagavad suure võimsuse ja suurepärase tõusuvõime.

horisontaalse suunaga puurimisseadme tõukejõud ≤ 1300 KN
Mudel	BL-130
Mootori võimsus	Weichai diiselmootor 390 kW, 2100 p/min
Maksimaalne tõukejõud/tagasitõmbejõud	1300 kN
Maksimaalne tõukejõud/tagasitõmbejõud	8 m/min (I käik), 24 m/min (II käik)
Maksimaalne pöördemoment	60000 N·m (I käik), 30000 N·m (II käik)
Spindli kiirus	0–45 p/min, 0–90 p/min
Masti sisenemisnurk	8–16 kraadi
Maksimaalne täiendav pöördemoment	70000 N·m
Maksimaalne murdumismoment	140000 N·m
Pardal olev kraana	3,2 t
Mudapumba maksimaalne voolukiirus	1000 l/min (valikuline)
Muda pumba maksimaalne rõhk	8MPa
Puurvarraste spetsifikatsioon	5 tolli
Roomiku liikumiskiirus	2–4 km/h
Maksimaalne tõusuvõime	25 kraadi
Mõõtmed (P x L x K)	14,5 x 3,1 x 2,85 m
Kaal	30 ton

horisontaalse suunaga puurimisseadme tõukejõud ≤ 1300 KN

Mudel

BL-130

Mootori võimsus

Weichai diiselmootor 390 kW, 2100 p/min

Maksimaalne tõukejõud/tagasitõmbejõud

1300 kN

Maksimaalne tõukejõud/tagasitõmbejõud

8 m/min (I käik), 24 m/min (II käik)

Maksimaalne pöördemoment

60000 N·m (I käik), 30000 N·m (II käik)

Spindli kiirus

0–45 p/min, 0–90 p/min

Masti sisenemisnurk

8–16 kraadi

Maksimaalne täiendav pöördemoment

70000 N·m

Maksimaalne murdumismoment

140000 N·m

Pardal olev kraana

3,2 t

Mudapumba maksimaalne voolukiirus

1000 l/min (valikuline)

Muda pumba maksimaalne rõhk

8MPa

Puurvarraste spetsifikatsioon

5 tolli

Roomiku liikumiskiirus

2–4 km/h

Maksimaalne tõusuvõime

25 kraadi

Mõõtmed (P x L x K)

14,5 x 3,1 x 2,85 m

Kaal

30 ton
